Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора

Posted on 17.10.2025 in Локальная сеть и администрирование

Есть мультигибридный 4-канальный видеорегистратор Polyvision PVDR-A5-04M1 v.1.9.1 с поддержкой AHD/TVI/CVI/CVBS/IP , нужно подобрать к нему 1 камеру, которая будет снимать длинный коридор, и вторую, которая будет снимать помещение, но под широкий угол обзора.

Тк камеры аналоговые (AHD/TVI/CVI), они используют коаксиальный кабель с BNC-разъёмами для передачи видеосигнала. У регистратора 4хBNC входа. Каждая аналоговая камера требует отдельного питания 12 В постоянного тока (DC).

Камера под коридор 40 м.

Какие параметры:

Разрешение: 4 Мп (2560×1440) или 5 Мп — оптимально для детализации на расстоянии.
Объектив: Фокусное расстояние 6–12 мм (чем длиннее коридор, тем больше фокусное расстояние, ручной вариофокальный (не моторизованный!)).
Угол обзора: 20–40° — узкий, чтобы «тянуть» вдаль.
ИК-подсветка: минимум 20–30 м (для ночного режима).
Форм-фактор: цилиндрическая (bullet) — лучше направлена, или купольная с регулировкой

Длина коридора	Рекомендуемое фокусное расстояние	Пример угла обзора
10–15 м	4–6 мм	50–70°
20–30 м	6–10 мм	30–45°
30–40 м	8–12 мм	20–35°
50+ м	12–25 мм	<20°

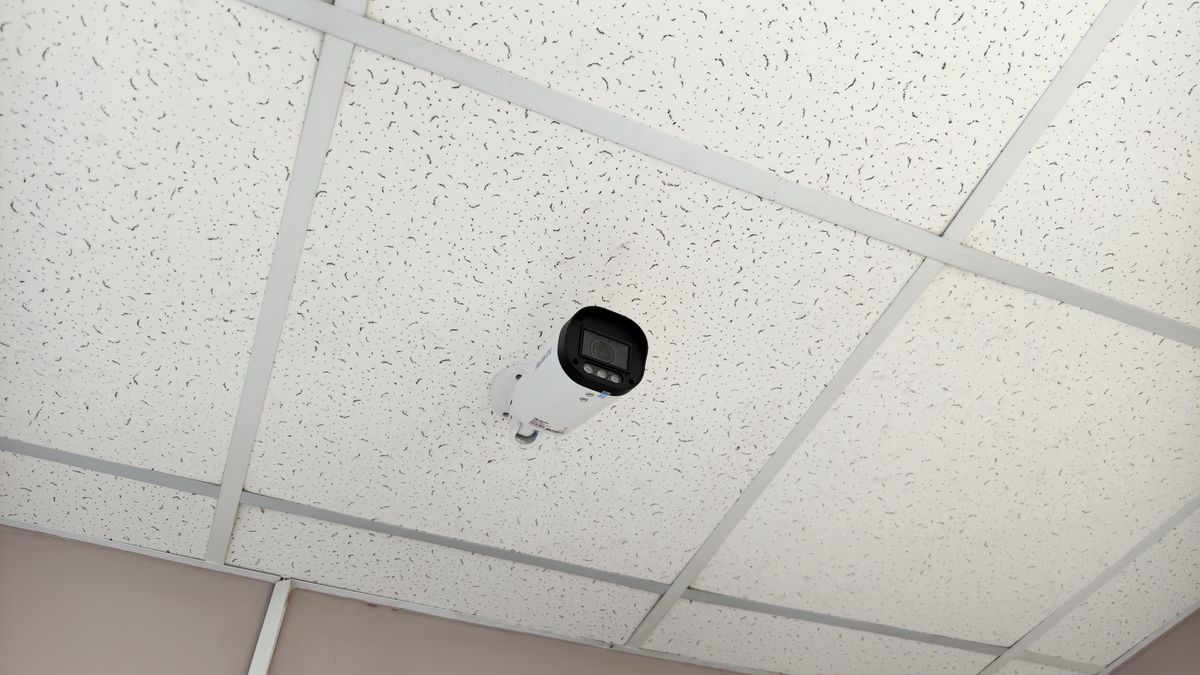

В итоге взял HiWatch DS-T520A (6 mm) Фиксированный объектив 6 мм, подсветки белым светом до 40

Камера под комнату с широким углом обзора

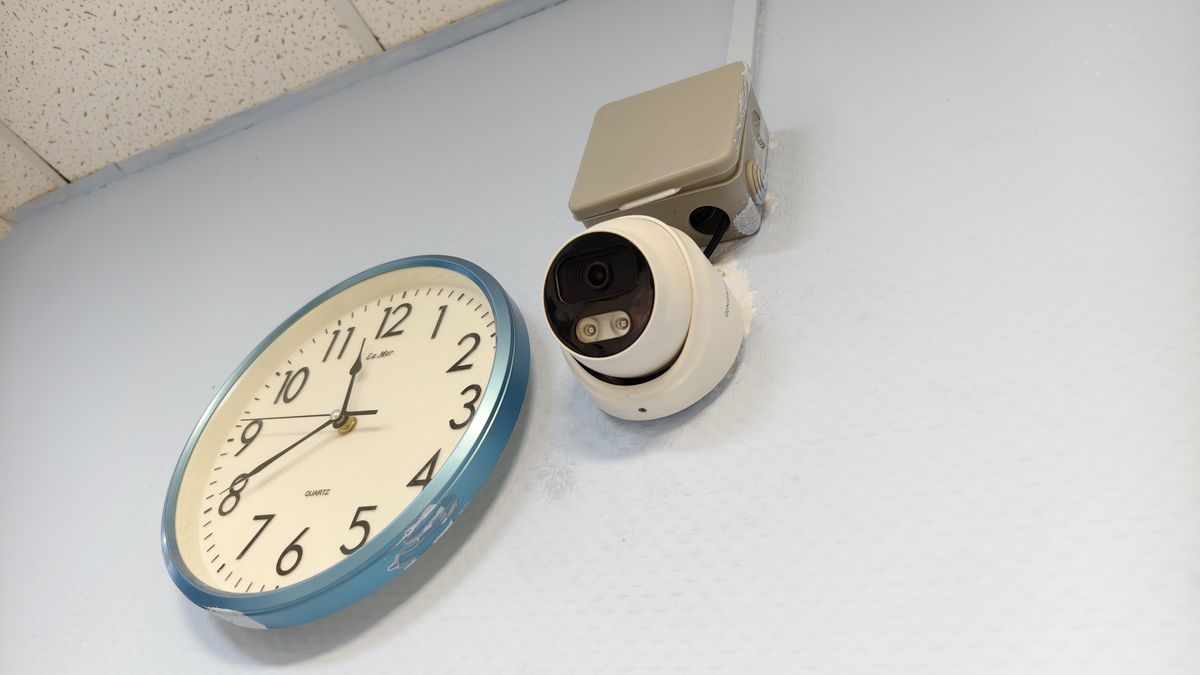

Dahua DH-HAC-HDW1500TQP-IL-T-0280B

купольная HDCVI-видеокамера с интеллектуальной двойной подсветкой 5Мп; CMOS; Фиксированный объектив 2.8мм

Разрешение: 4 Мп и выше — важно, чтобы при широком угле не терялась детализация.
Объектив: 2.8 мм (стандарт) или 1.8–2.1 мм для суперширокого угла.
Угол обзора: 90–120°+ (Fish-eye эффект не обязателен, но возможен).
Форм-фактор: купольная (dome) — эстетично, не бросается в глаза.

Кабель и BNC коннектор

Кабель выбрал коаксиальный радиочастотный со вспененной полиэтиленовой изоляцией и в ПВХ оболочке REXANT RG-6U, (64%), 75 Ом (идеально для AHD/TVI/CVI)), меньше затухает сигнал для больших расстояний

В соединителях BNC разной конструкции центральная жила и оплётка коаксиального кабеля могут фиксироваться тремя способами:

Пайкой — контакт припаивается оловом к центральной жиле кабеля.
Накруткой — коннектор фиксируется на кабеле с помощью винта, а оплётка зажимается в специальном держателе.
Под обжим — центральная жила кабеля помещается в сердечник из латуни, а сверху кабеля надевается обжимной колпачок, всё это совмещается с корпусом коннектора и обжимается специальным инструментом.

Обжимки нет, поэтому взял BNC (Папа) Rexant 05-3071 штекер BNC под винт с колпачком (02-001), очень удобно: прикрутить отвёрткой центральную жилу и экранирующую оплетку сжимаем плоскогубцами.

Прокладываем кабель от регистратора

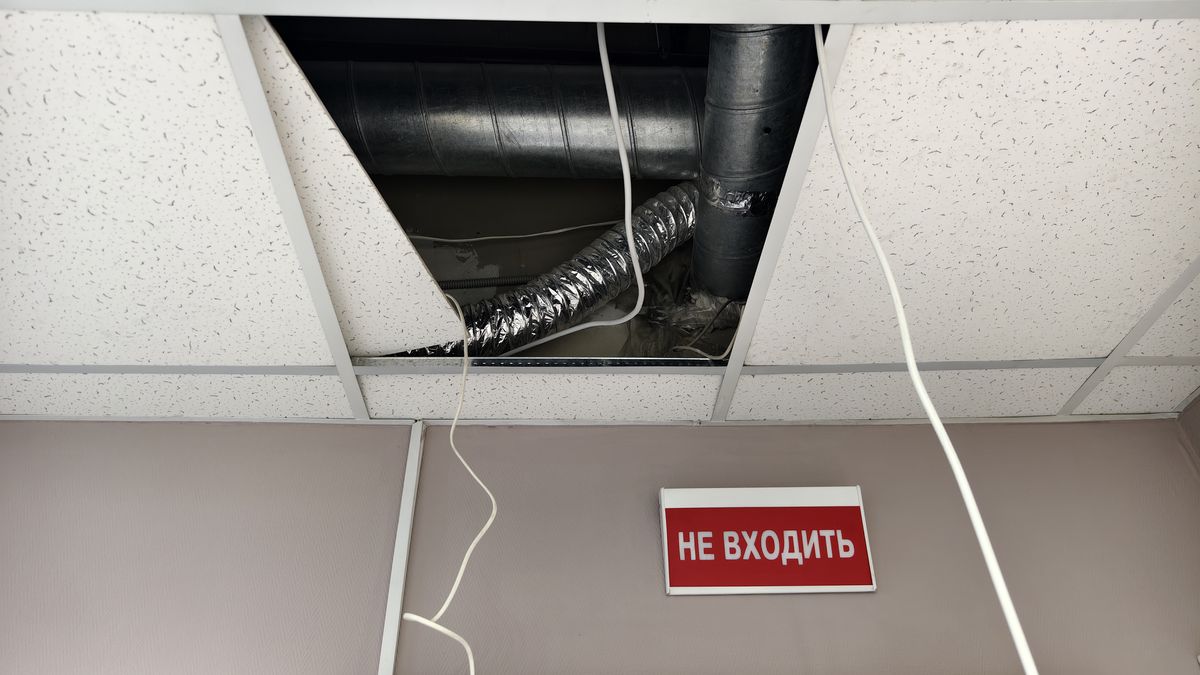

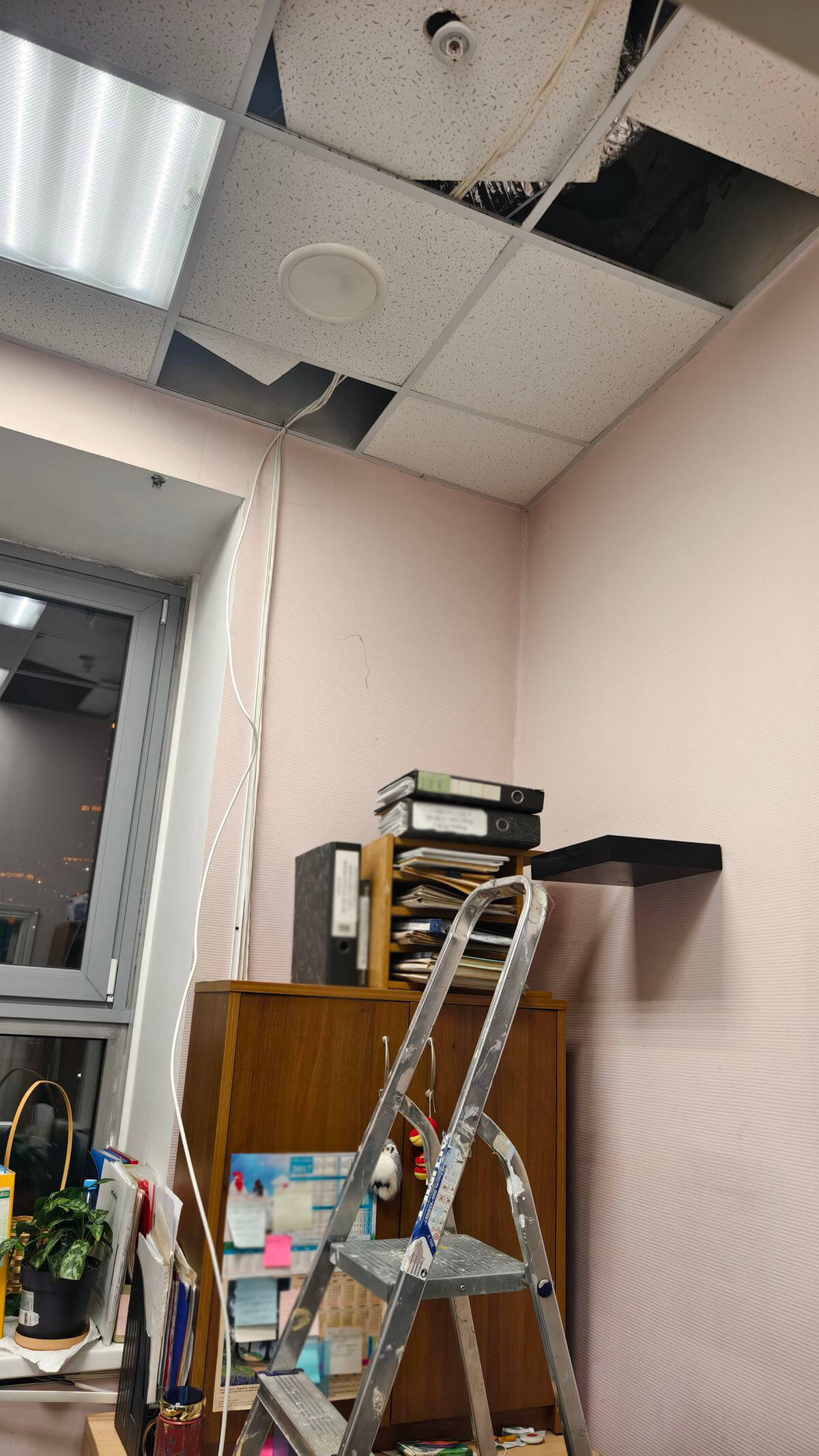

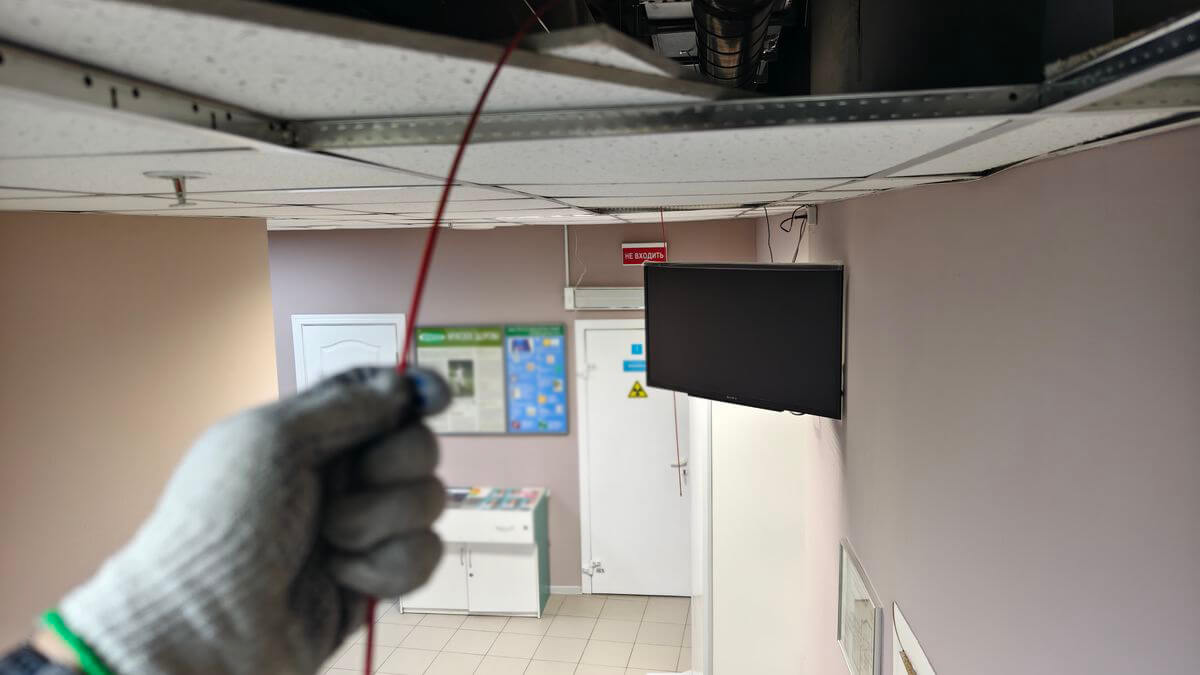

Здесь всё просто, спасибо длинной протяжке.

IMG 20251208 203140 1 1 - Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора

IMG 20251208 210959 1 1 - Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора

IMG 20251208 211337 1 1 - Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора

IMG 20251208 212011 1 - Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора

Подключаем камеры

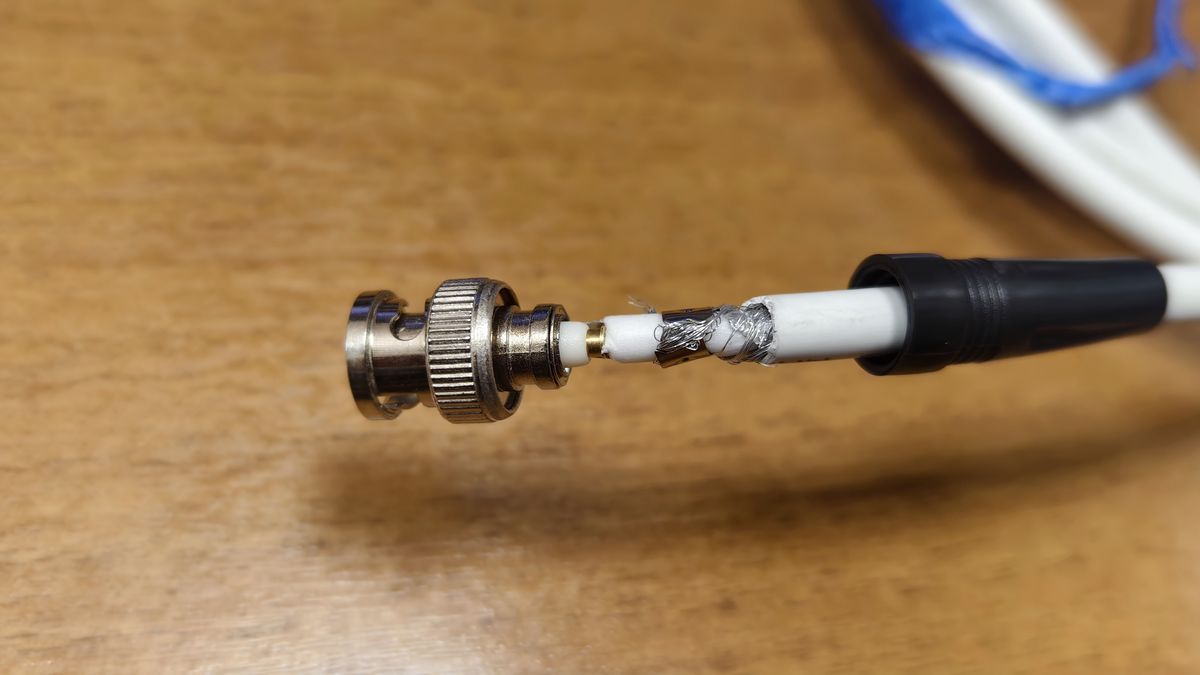

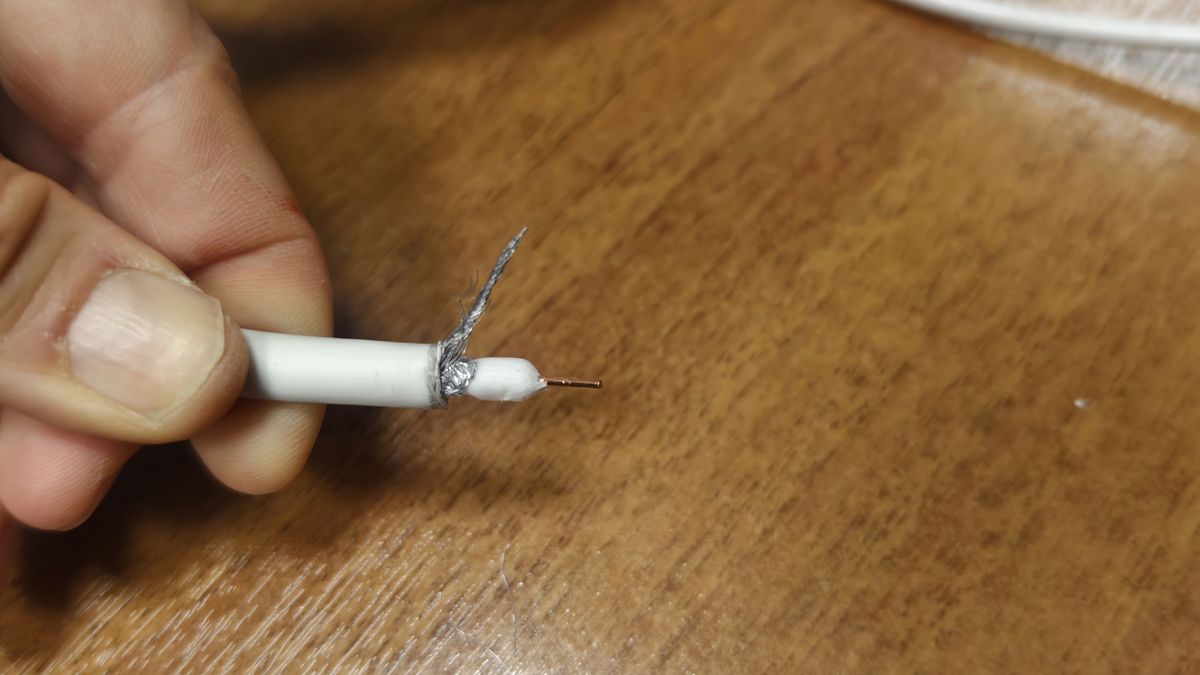

Убираем внешнюю изоляцию, затем экранирующую оплетку (тонкие волоски), обрезаем пластиковую защиту (внутреннюю изоляцию, диэлектрик) тонкого медного кабеля на пол сантиметра и со стороны жилы тоже на пол сантиметра.

IMG 20251216 195752 1 - Подбираем и подключаем камеры на мультигибридный регистратор для большого коридора и для широкого угла обзора
